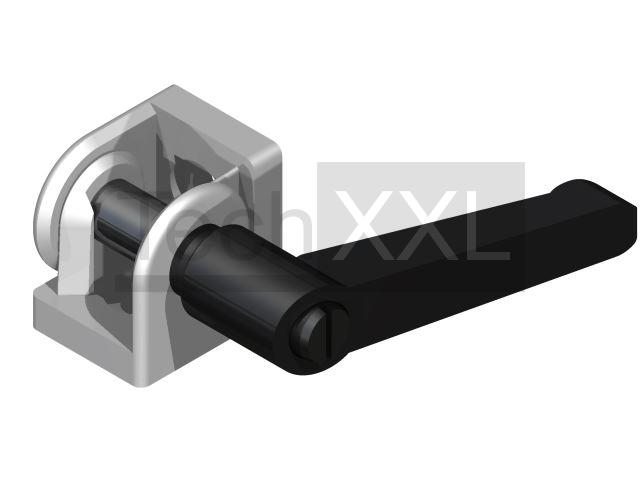

Gelenk 5 20x20 mit Klemmhebel


Gelenk 5 20x20 mit Klemmhebel wie HS205GMK20
Gelenk 5 20x20 mit Klemmhebel kompatibel zu Item 0.0.464.43
Gelenk 5 20x20 mit Klemmhebel
Technische Daten
Baureihe: Nut 5
Typ: I

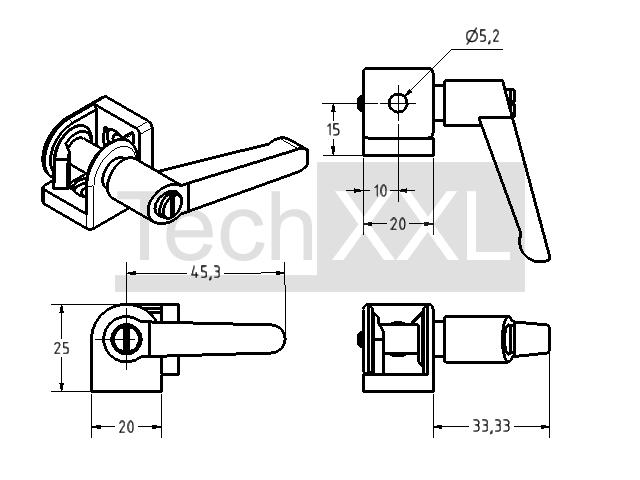

Maße (mm): 30,4 x 22,1 x 20
Werkstoff: ZN beschichtet
Gewicht: 0,0525 Kg
TIN: 101844
CAD Daten
---------------
ab Lager

Bitte beachten

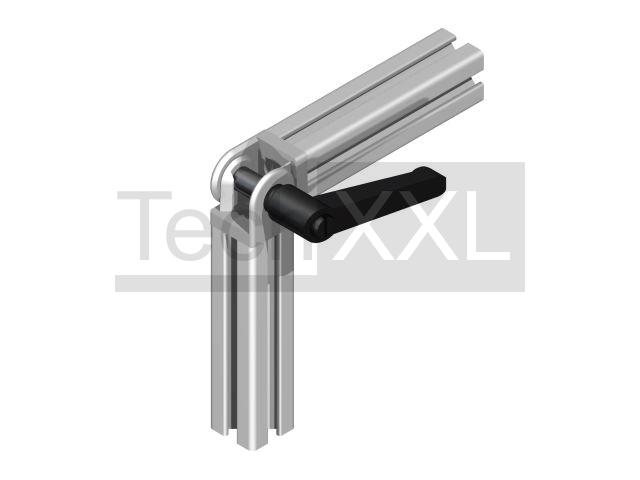

Das Gelenk 5 20 mit Klemmhebel erfüllt alle optischen Ansprüche durch seine silbern glänzende Lackbeschichtung und wird für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet. Der maximale Schwenkbereich beträgt 180°. Bei stirnseitiger Anwendung muß im Kernloch des Profils ein M5 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: Zylinderkopfschr. M5x14 Befestigungsmaterial bei Verschraubung in der Profilnut: Zylinderkopfschr. M5x10 + Nutenstein 5 ohne Steg M5 (S205NSOS5). Verbaubar mit allen Profilen der Baureihe 5 im Raster 20

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 9.14 CHF/Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Stk.


Passendes Zubehör

Aluprofile

Profil 5 20x10


Profil 5 20x20


Profil 5 40x10


Profil 5 40x20


Profil 5 40x40


Profil 5 60x20


Profil 5 60x40


Profil 5 80X20


Profil 5 R20-90°


Profil 5 20x20 1N


Profil 5 20x20 2N90°


Profil 5 20x20 2N180°


Profil 5 20x20 schwarz


Profil 5 40x20 schwarz


Profil 5 20x20 3N


Profil 5 40x20 2N


Profil 5 40x20 3N90°


Profil 5 40x20 2N180°


Profil 5 40x20 4N180°


Profil 5 80x14


Profil 5 R20x40 30°


Profil 5 R20x40 45°


Profil 5 R20x40 60°


Profil 5 R20x40 90°


Profil 5 20x10 schwarz


Profil 5 40x10 schwarz


Profil 5 40x40 schwarz


Profil 5 R20-90° schwarz


Profil 5 20x20 1N schwarz


Profil 5 20x20 2N90° schwarz



Nutensteine

Nutenstein 5, ohne Steg, M5



Schrauben

Zylinderkopfschraube DIN 912 M5x10 verzinkt


Zylinderkopfschraube DIN 912 M5x14 verzinkt
