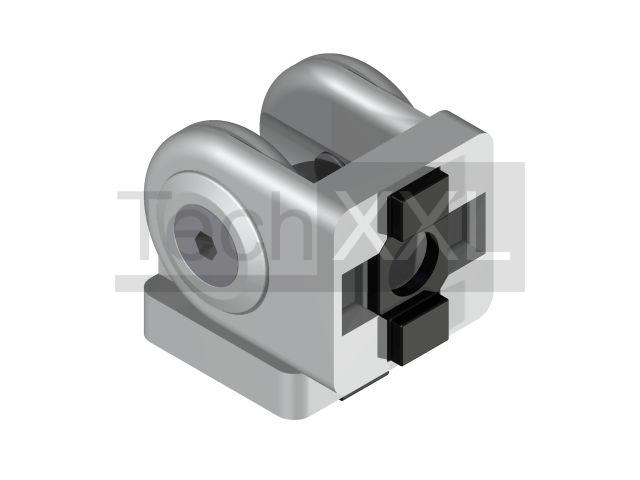

Gelenk 5 20x20


Gelenk 5 20x20 wie HS205G20
Gelenk 5 20x20 kompatibel zu Item 0.0.464.39
Gelenk 5 20x20
Technische Daten
Baureihe: Nut 5
Typ: I

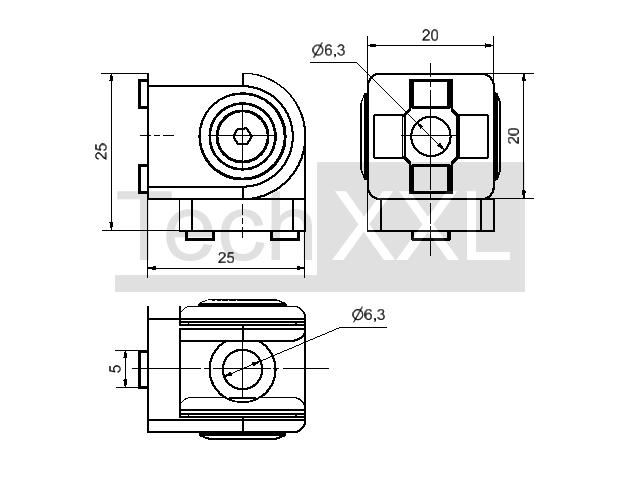

Maße (mm): 30,4 x 22,1 x 20
Werkstoff: ZN beschichtet
Gewicht: 0,039 Kg
TIN: 101349
CAD Daten
---------------
ab Lager

Bitte beachten

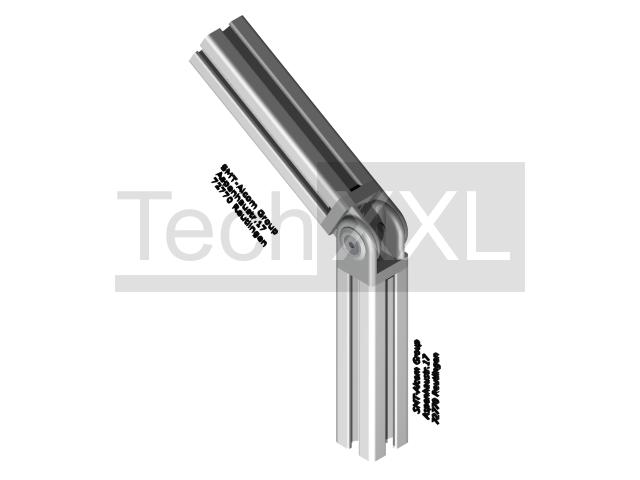

Das Gelenk 5 20 erfüllt alle optischen Ansprüche durch seine silbern glänzende Lackbeschichtung und wird für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet. Der maximale Schwenkbereich beträgt 180°. Bei stirnseitiger Anwendung muß im Kernloch des Profils ein M5 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: Zylinderkopfschr. M5x14 Befestigungsmaterial bei Verschraubung in der Profilnut: Zylinderkopfschr. M5x10 + Nutenstein 5 ohne Steg M5 (S205NSOS5). Verbaubar mit allen Profilen der Baureihe 5 im Raster 20

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 6.89 CHF/Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Stk.
