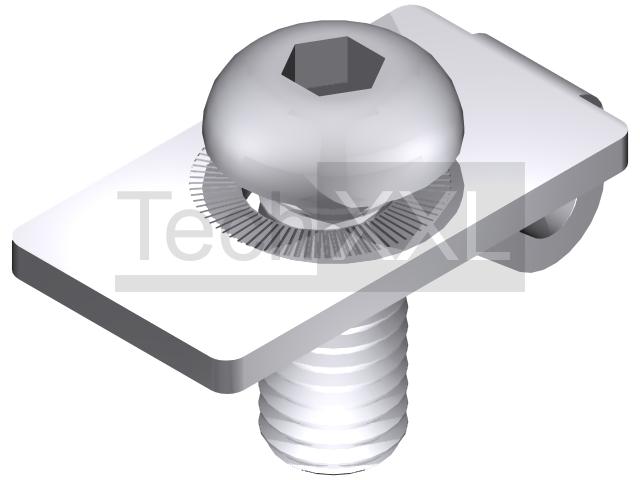

Zentrierplattensatz 8 mit 1 Nase

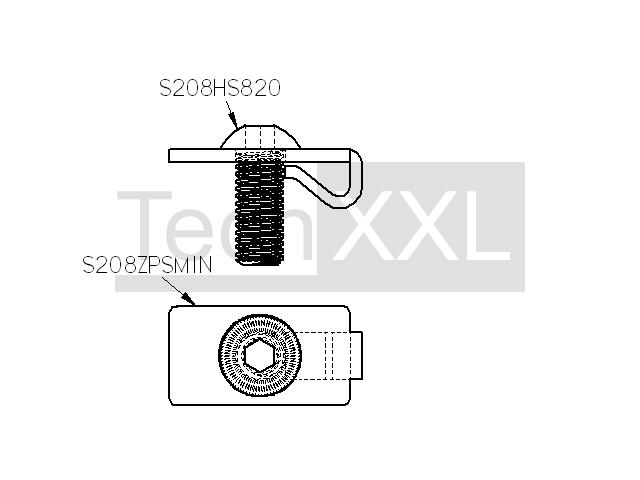

Zentrierplattensatz 8 mit 1 Nase wie HS208ZPSM1N
Zentrierplattensatz 8 mit 1 Nase
Zentrierplattensatz 8 mit 1 Nase
Technische Daten
Baureihe: Nut 8
Typ: I
Maße (mm): 33 x 17 x 10,2
Werkstoff: ST verzinkt
Gewicht: 0,020 Kg
TIN: 100345
CAD Daten
---------------
ab Lager

Bitte beachten

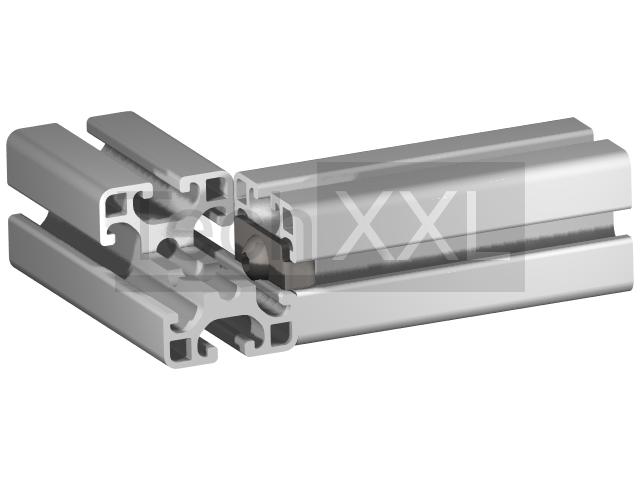

Zentrierplattensätze mit einer Nase werden für eine stabile 90°-Verbindung mit kleinem Bearbeitungsaufwand verwendet. Es muß lediglich ein M8 Gewinde in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 7,0 im rechtwinklig anliegenden Profil gefertigt werden. Außerdem sorgen sie für eine lagerrichtige Fixierung der Profile. Verbaubar mit allen Profilen der Baureihe 8, Raster 40 im Raster 40

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 0.42 CHF/Satz netto
